หน้านี้เขียนขึ้นเพื่อให้เจ้าหน้าที่พัสดุและผู้ตรวจรับใช้งานได้จริง — บอกว่าเครื่องออกกำลังกายกลางแจ้งของเราใช้วัสดุอะไร ผ่านกระบวนการอะไร รับประกันแค่ไหน และที่สำคัญที่สุดคือท่านจะตรวจสอบด้วยตัวเองหน้างานได้อย่างไร ว่าของที่ส่งมอบตรงกับที่เสนอไว้
1. เรื่องที่ต้องเข้าใจก่อน: มาตรฐานอยู่ที่วัสดุ ไม่ใช่ที่ตัวเครื่อง
ข้อความที่พบบ่อยที่สุดใน TOR คือ “สินค้าต้องได้มาตรฐาน มอก.” ซึ่งฟังดูรัดกุมแต่ในทางปฏิบัติบังคับอะไรไม่ได้เลย เพราะเครื่องออกกำลังกายกลางแจ้งสำเร็จรูปไม่ได้มีมาตรฐานผลิตภัณฑ์อุตสาหกรรมเฉพาะของตัวมันเอง
สิ่งที่อ้างอิงมาตรฐานได้คือวัสดุที่นำมาผลิต โดยเฉพาะท่อเหล็กโครงสร้าง ดังนั้น TOR ที่รัดกุมจริงต้องเขียนลงไปถึงระดับวัสดุ เช่น ชนิดของท่อ ขนาด ความหนา และมาตรฐานที่ท่อนั้นอ้างอิง ไม่ใช่เขียนลอย ๆ ว่าต้องมี มอก.
ท่อเหล็กที่เราใช้อ้างอิงมาตรฐานอะไร
ท่อเหล็กที่ใช้ในโครงสร้างของเราเป็น ท่อเหล็กกล้าคาร์บอนสำหรับงานโครงสร้างทั่วไป ตามมาตรฐานเลขที่ มอก. 107-2561 ชั้นคุณภาพ STK 290 และ STK 400 ผลิตโดยโรงงานที่ได้รับใบอนุญาตแสดงเครื่องหมายมาตรฐานกับผลิตภัณฑ์อุตสาหกรรมจากสำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม (สมอ.) โดยเราสามารถส่งสำเนาใบอนุญาต มอก. ของผู้ผลิตท่อให้หน่วยงานประกอบเอกสารจัดซื้อจัดจ้างได้เมื่อร้องขอ
ถ้า TOR ระบุเลขฉบับเก่าไว้ แต่ผู้เสนอราคาส่งใบอนุญาตของฉบับใหม่มา จะกลายเป็นประเด็นตอนพิจารณาโดยไม่จำเป็น ทางที่ปลอดภัยคือระบุชั้นคุณภาพที่ต้องการ (เช่น STK 400) พร้อมเลขมาตรฐานฉบับปัจจุบัน แล้วกำหนดให้ผู้เสนอราคาแนบสำเนาใบอนุญาต มอก. ของผู้ผลิตท่อมาด้วย ซึ่งเป็นเอกสารที่ตรวจสอบย้อนกลับไปที่ สมอ. ได้จริง
2. วัสดุที่เราใช้ในแต่ละรุ่น
เราแบ่งสินค้าเป็น 4 ซีรีส์ตามวัสดุและขนาดโครงสร้าง ตารางนี้คือสิ่งที่นำไปเขียนเป็นสเปคใน TOR ได้โดยตรง
| ซีรีส์ | วัสดุโครงสร้าง | ขนาดท่อ | เหมาะกับ |
|---|---|---|---|
| FT — 66 แบบ | ท่อเหล็กกล้าคาร์บอน มอก. 107-2561 (STK 290 / STK 400) พ่นสีอบความร้อน | ท่อกลม 2 นิ้ว | ลานชุมชนทั่วไป เป็นรุ่นที่หน่วยงานราชการเลือกใช้มากที่สุด |
| FTL — 33 แบบ | ท่อเหล็กกล้าคาร์บอน มอก. 107-2561 (STK 290 / STK 400) พ่นสีอบความร้อน | ท่อ 4 นิ้ว | สวนสาธารณะและจุดที่มีผู้ใช้หนาแน่น ต้องการโครงสร้างหนากว่ามาตรฐาน |

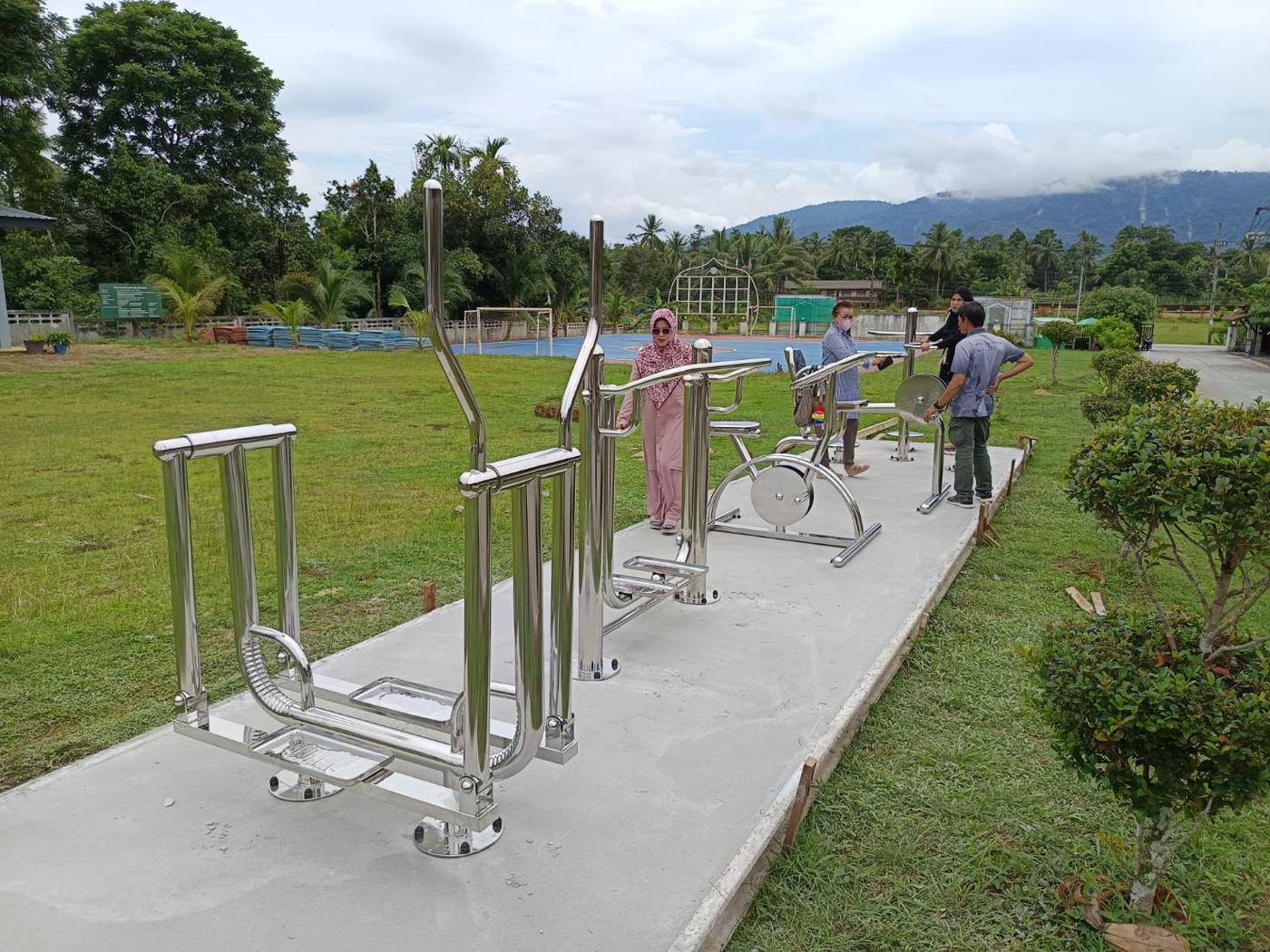

| FTS — 66 แบบ | สแตนเลส SUS 304 | ท่อ 2.5 นิ้ว | พื้นที่ริมทะเล ภาคใต้ และงานที่ต้องการอายุใช้งานยาว |
| SL — 42 แบบ | สแตนเลส SUS 304 | ท่อ 4 นิ้ว | สวนสาธารณะกลางเมืองและลานกีฬาสถาบันการศึกษา |
ความหนาของผนังท่อ
โครงสร้างหลักของทุกซีรีส์ใช้ท่อความหนา 2.3 มิลลิเมตร ซึ่งเป็นตัวเลขที่ควรระบุลงใน TOR ให้ชัด เพราะเป็นจุดที่ต่างกันมากที่สุดระหว่างของคุณภาพกับของราคาถูก ท่อ 1.5–1.8 มม. มองจากภายนอกแทบไม่ต่างกันเลย แต่รับแรงบิดซ้ำ ๆ ได้น้อยกว่าอย่างมีนัยสำคัญ และเป็นสาเหตุอันดับต้น ๆ ของอุปกรณ์ที่โยกคลอนภายในสองปีแรก
สแตนเลส SUS 304 คืออะไร
SUS 304 เป็นสแตนเลสตระกูลออสเทนนิติกที่มีโครเมียมผสมอยู่ประมาณ 18% และนิกเกิลประมาณ 8% โครเมียมทำปฏิกิริยากับออกซิเจนเกิดเป็นฟิล์มออกไซด์บาง ๆ เคลือบผิวไว้ตลอดเวลา เมื่อผิวถูกขูดขีดฟิล์มนี้ก็ก่อตัวใหม่ได้เอง จึงต้านการกัดกร่อนจากเนื้อวัสดุเอง ต่างจากเหล็กพ่นสีที่อาศัยชั้นสีเป็นเกราะป้องกัน เมื่อสีถลอกถึงเนื้อเหล็ก สนิมจะเริ่มทันที (อ่านการเปรียบเทียบต้นทุนตลอด 10 ปีได้ในบทความเปรียบเทียบวัสดุ)
3. กระบวนการผลิต
ขั้นตอนที่อุปกรณ์ทุกชิ้นต้องผ่าน
- ตัดและขึ้นรูป — ตัดท่อตามแบบ ดัดขึ้นรูปตามชิ้นงาน
- เชื่อมด้วยระบบ CO₂ ตลอดแนว — ไม่ใช่เชื่อมเป็นจุด ๆ เพราะแนวเชื่อมที่ขาดช่วงคือจุดที่แรงไปรวมและเป็นที่ที่รอยร้าวเริ่มก่อตัว
- เจียรและเตรียมผิว — ลบคมรอยเชื่อม ทำความสะอาดผิวก่อนเข้าระบบสี
- ระบบสี — รุ่นเหล็กพ่นสีโพลียูรีเทน / อีพ็อกซี่อบความร้อน ส่วนรุ่นสแตนเลสไม่ต้องพ่นสีเพราะผิวเป็นเนื้อวัสดุอยู่แล้ว
- ประกอบและทดสอบ — ทดสอบการเคลื่อนไหวของทุกจุดหมุนก่อนบรรจุ
4. การรับประกัน
อุปกรณ์ทุกชิ้นรับประกัน 1 ปีเต็มนับจากวันส่งมอบ โดยเราออกหนังสือรับประกันแนบไปกับงานทุกโครงการ เพื่อให้หน่วยงานเก็บไว้กับเอกสารโครงการและใช้อ้างอิงได้เมื่อต้องเรียกใช้บริการ
สิ่งที่ควรดูในหนังสือรับประกัน ไม่ว่าจะซื้อจากผู้ขายรายใด มี 4 ข้อ
- ระยะเวลาและวันเริ่มนับ — นับจากวันส่งมอบ วันตรวจรับ หรือวันออกใบกำกับภาษี ต่างกันได้เป็นเดือน
- ขอบเขตที่ครอบคลุม — ครอบคลุมทั้งชิ้นงาน หรือเฉพาะบางส่วนเช่นโครงสร้างอย่างเดียวไม่รวมชิ้นส่วนสิ้นเปลือง
- ข้อยกเว้น — โดยทั่วไปไม่ครอบคลุมการใช้งานผิดวิธี การดัดแปลง การถูกทำลาย และภัยธรรมชาติ
- ช่องทางและระยะเวลาตอบสนอง — ติดต่อใคร ใช้เวลากี่วันจึงจะมีคนเข้าหน้างาน
5. เช็กลิสต์ตรวจรับหน้างาน
ส่วนนี้คือสิ่งที่ผู้ตรวจรับทำได้เองโดยไม่ต้องใช้เครื่องมือพิเศษ ใช้ได้กับสินค้าของผู้ขายรายใดก็ได้
ก่อนเซ็นตรวจรับ ให้ดู 7 ข้อนี้
- ความหนาของท่อ — ดูที่ปลายท่อหรือรูเจาะที่เห็นหน้าตัด แล้ววัดด้วยเวอร์เนียร์คาลิปเปอร์ เทียบกับตัวเลขที่ระบุใน TOR
- แนวเชื่อม — ต้องต่อเนื่องตลอดแนว ไม่ใช่เชื่อมเป็นจุด ๆ ดูว่าเจียรเรียบไม่มีคม และไม่มีรูพรุนหรือรอยไหม้ทะลุ
- ชั้นสี — สม่ำเสมอ ไม่มีรอยย่น รอยไหล หรือจุดที่เห็นเนื้อเหล็ก โดยเฉพาะตามมุมและรอยเชื่อมซึ่งเป็นจุดที่สีบางที่สุด
- สแตนเลส — ใช้แม่เหล็กตรวจเบื้องต้นได้ (SUS 304 โดยทั่วไปแม่เหล็กดูดไม่ติดหรือติดน้อยมาก) แต่ถือเป็นการตรวจเบื้องต้นเท่านั้น เพราะบริเวณที่ผ่านการขึ้นรูปเย็นหรือรอยเชื่อมอาจมีความเป็นแม่เหล็กเพิ่มขึ้นได้ การยืนยันที่เชื่อถือได้คือเอกสารรับรองวัสดุ
- ความมั่นคงของฐาน — โยกตัวเครื่องด้วยแรงพอประมาณ ต้องไม่ขยับหรือมีเสียงจากจุดยึด และฐานต้องแนบสนิทกับพื้น ไม่มีช่องว่างที่ต้องรองด้วยวัสดุอื่น
- ทุกจุดหมุน — ขึ้นใช้งานจริงทุกเครื่อง ฟังเสียงผิดปกติ และดูว่าระยะการเคลื่อนไหวเต็มช่วงโดยไม่ติดขัด
- เอกสาร — หนังสือรับประกัน เอกสารรับรองวัสดุ และใบส่งมอบต้องครบในวันตรวจรับ
6. เอกสารที่เราออกให้หน่วยงาน
| เอกสาร | ใช้ตอนไหน |
|---|---|
| ใบเสนอราคาแยกรายการ (ตัวเครื่อง / ขนส่ง / ติดตั้ง) | ประกอบการทำราคากลางและรายงานขอซื้อ |
| แคตตาล็อกและสเปคสินค้ารายรุ่น | ประกอบ TOR และการเทียบสเปค |
| เอกสารรับรองวัสดุ | ยืนยันชนิดและมาตรฐานของเหล็กหรือสแตนเลสที่ใช้จริง |
| สำเนาใบอนุญาต มอก. ของผู้ผลิตท่อเหล็ก | ยืนยันว่าท่อที่ใช้เป็นไปตาม มอก. 107-2561 ตรวจสอบย้อนกลับไปที่ สมอ. ได้ (ส่งให้เมื่อร้องขอ) |
| หนังสือรับรองบริษัท และ ภ.พ.20 | ก่อนทำสัญญาและการเบิกจ่าย |
| หนังสือรับประกันสินค้า 1 ปี | วันส่งมอบ |
| ใบส่งมอบและภาพถ่ายการติดตั้ง | ประกอบการตรวจรับและเก็บเป็นหลักฐานโครงการ |
| ใบกำกับภาษี | การเบิกจ่าย |
เนื่องจากเราเป็นโรงงานผู้ผลิตโดยตรง เอกสารทั้งชุดออกจากที่เดียวและตรงกันทั้งหมด ซึ่งลดปัญหาเอกสารไม่สอดคล้องกันตอนตรวจรับ
ขอเอกสารประกอบการจัดซื้อจัดจ้างครบชุด
เราเป็นโรงงานผู้ผลิตโดยตรง ออกใบเสนอราคาแยกรายการพร้อมสเปคสินค้าและเอกสารรับรองวัสดุ ส่งให้ภายในวันเดียวกัน
